Hybride bouwsysteem

Eenvoudige bouw

Bouwen met NedPanel is eenvoudig en efficiënt, dankzij het gebruik van gestandaardiseerde elementen en de integratie van technische installaties direct in de panelen. Deze innovatieve aanpak verkort de bouwtijd aanzienlijk en vermindert het aantal professionals dat nodig is voor de installatie.

Nu vakbekwame arbeidskrachten steeds schaarser en duurder worden, verlicht ons systeem deze uitdagingen door het bouwproces te vereenvoudigen. Het NedPanel bouwsysteem maakt het bouwen niet alleen gemakkelijker en schoner, maar versnelt ook de projecttijdlijnen, waardoor u uw doelen sneller kunt bereiken.

Het NedPanel Hybride bouwsysteem is een innovatieve bouwmethode die diverse materialen groepen combineert om efficiënte, duurzame en hoogwaardige woningen te bouwen. NedPanel combineert de beste materialen uit vier belangrijke materiaalcategorieën om zijn unieke voordelen te bereiken.

Natuurlijke materialen

NedPanel maakt gebruik van brandwerende MgO-platen als primair gevelmateriaal, wat superieure duurzaamheid en weerbestendigheid biedt. Glas wordt toegepast voor ramen en decoratieve elementen, terwijl natuursteen kan worden gebruikt voor esthetische afwerkingen.

Tegels en keramiek worden toegepast voor vloer- en wandbekleding, en glasvezelversterking verbetert de structurele integriteit. Staal wordt gebruikt als modulair fundering frame en voor verbindingselementen.

Lees verder
Bio-Based Materialen

Bio-based bouwmaterialen zijn innovatieve en duurzame materialen gemaakt van hernieuwbare biologische bronnen, zoals planten, bomen en landbouwafval. Deze materialen bieden een milieuvriendelijk alternatief voor traditionele bouwmaterialen en dragen bij aan het verminderen van de ecologische voetafdruk van de bouwsector.

Biogebaseerde materialen komen van snel hernieuwbare bronnen, waardoor ze een duurzame oplossing vormen voor de bouwsector.

Lees verder
Synthetische materialen

NedPanel maakt gebruik van PIR of PUR-schuim voor de extreem hoge isolatiewaarden, dampdichtheid voor vochtbeheersing, en hoogwaardige lijmen en coatings voor verbeterde duurzaamheid. PVC raam- en deurkozijnen, evenals PVC-vloeren, worden toegepast vanwege hun lage onderhoud en zijn 100% recyclebaar.

Lees verder
Metalen componenten

Elektrische bedrading gemaakt van koper is geïntegreerd in de panelen voor eenvoudige installatie. Verschillende structurele staalelementen worden gebruikt voor funderingen, verbindingselementen, paneelversterking, windverankering en als bevestigingsmiddelen om de stabiliteit en veerkracht van het gebouw te waarborgen. Aluminium kan optioneel worden toegepast in de kozijnen van ramen en deuren.

Lees verder

Deze uitgebreide aanpak stelt NedPanel in staat om een alles-in-één oplossing te bieden die dient als structurele componenten voor vloeren, muren en daken. Het systeem biedt uitstekende thermische prestaties en luchtdichte constructie, wat de energie-efficiëntie aanzienlijk verbetert. De veelzijdigheid ervan maakt verschillende bouwmethoden mogelijk, van paneel-voor-paneel montage tot volledig geprefabriceerde fabriek gebouwde units, wat resulteert in snellere bouwtijden en verminderde arbeidsvereisten op locatie.

Door deze diverse materialen te combineren, bereikt het NedPanel Hybride bouwsysteem een evenwicht tussen sterkte, duurzaamheid, en ontwerpflexibiliteit. Deze innovatieve aanpak vermindert niet alleen de bouwtijd met 40-70% in vergelijking met traditionele methoden, maar verlaagt ook de milieu-impact van het bouwproces, waardoor het een toekomstbestendige oplossing is voor de moderne woningbouw.

Natuurlijke materialen

Het NedPanel systeem maakt gebruik van verschillende materialen op natuurlijke basis, waarbij hun specifieke eigenschappen worden benut voor diverse toepassingen:

  • Brandwerende Lava/MgO-platen: Deze magnesiumoxide platen dienen als primair gevelmateriaal en bieden superieure duurzaamheid en weerbestendigheid in vergelijking met traditionele Bio-Based bouwmaterialen.
  • Glas: Gebruikt voor ramen en mogelijk andere architectonische elementen, voor natuurlijk licht en onderhoudsvrij.
  • Natuursteen: Gebruikt voor esthetische afwerkingen of specifieke structurele elementen, voor extra duurzaamheid Bijvoorbeeld de dorpels.
  • Aluminium: Optioneel gebruikt voor raam- en deurkozijnen, als lichtgewicht, corrosiebestendig en duurzaam en ondehoudsvrij alternatief voor hout.
  • Tegels en keramiek: Toegepast voor vloeren, wandbekleding of andere decoratieve elementen, voor duurzaamheid, kleurechtheid en onderhoudsgemak.
  • Glasvezelversterkingen: Toegevoegd om de sterkte en structurele integriteit van verschillende componenten binnen het bouwsysteem te verbeteren.

Deze materialen op natuurlijke basis dragen significant bij aan het NedPanel systeem:

  • Ze bieden een scala aan esthetische opties, waardoor diverse architectonische expressies mogelijk zijn.
  • Veel van deze materialen, zoals aluminium en glas, zijn goed recyclebaar, wat de duurzaamheidsdoelen van het systeem ondersteunt.
  • Het gebruik van Bio-Based materialen voor gevelbekleding zowel binnen als buiten resulteert vaak in warme natuurlijke uitstraling en verbinding met de natuur. Is echter wel onderhoudsgevoelig.
  • Materialen zoals aluminium kozijnen en glasvezelversterking verbeteren de algehele duurzaamheid en prestaties van het bouwsysteem.
  • Tegels en keramiek bieden langdurige, onderhoudsarme oppervlakken die bestand zijn tegen intensief gebruik in verschillende toepassingen.
Door deze materialen op natuurlijke basis te integreren, bereikt het NedPanel hybride bouwsysteem een evenwicht tussen prestaties, esthetiek en duurzaamheid, wat de veelzijdigheid in moderne bouwprojecten verder vergroot.

Bio-Based Materialen

  • LVL constructiehout: Gelamineerd fineerhout wordt is een bio-based materiaal. LVL is een technisch houtproduct gemaakt van dunne lagen houtfineer die met lijm aan elkaar zijn verbonden. LVL wordt volledig geproduceerd uit traceerbaar, hernieuwbaar en recyclebaar hout, afkomstig uit duurzaam beheerde bossen.
  • Constructiehout:Gebruikt in het structurele frame van de panelen, voor sterkte en natuurlijke isolatie-eigenschappen.
  • Katoenen isolatie: Gebruikt voor binnenmuren, als milieuvriendelijk alternatief voor synthetische isolatiematerialen.
  • Houtwolisolatie: Dit is een ecologisch en natuurlijk isolatiemateriaal dat steeds populairder wordt voor het isoleren van woningen. Het wordt gemaakt van houtvezel, meestal afkomstig van Noord-Europees sparrenhout uit duurzaam beheerde bossen.
  • Vlas isolatie: Dit is een duurzaam en milieuvriendelijk isolatiemateriaal dat steeds populairder wordt voor bio-based woningen. Het wordt gemaakt van vlasvezels, meestal afkomstig van de vlasplant, die op een ecologisch verantwoorde manier wordt geteeld.
  • Bamboe: Een uitstekend bio-based bouwmateriaal vanwege de snelle groei en hernieuwbaarheid, waarbij sommige soorten tot 1 meter per dag groeien en in 3-5 jaar volwassen worden. Het is een effectieve CO2-opslagoplossing, waarbij één kubieke meter bamboe tot 789 kg CO2-equivalent kan vastleggen. Bamboeteelt is milieuvriendelijk, vereist minimaal gebruik van pesticiden of meststoffen, en bevordert hergroei bij de oogst. Bamboe is 100% biologisch afbreekbaar en bezit indrukwekkende mechanische eigenschappen, vergelijkbaar met staal en beton.

Synthetische materialen

Het NedPanel systeem bevat een reeks synthetische materialen voor betere prestaties, duurzaamheid en duurzaamheid:

  • PIR-schuim: Zorgt voor hoge isolatiewaarden, wat aanzienlijk bijdraagt aan de energie-efficiëntie van het systeem.
  • Dampschermen: Geïntegreerd in de panelen om vocht te beheersen en condensatieproblemen te voorkomen bij toepassing van bio-based isolatie.
  • High-Tech lijm: Gebruikt om verschillende componenten van de panelen te verbinden, wat structurele integriteit en levensduur waarborgt.
  • Geavanceerde coatings: Aangebracht om de panelen te beschermen tegen omgevingsfactoren en hun duurzaamheid te verbeteren.
  • PVC raam- en deurkozijnen: Bieden uitstekende isolatie-eigenschappen, lage onderhoudsbehoeften en lange levensduur.
  • PVC vloeren: Biedt een onderhoudsvrije levenscyclusoplossing die 100% recyclebaar is.

Deze synthetische materialen spelen cruciale rollen in het NedPanel systeem:

  • De high-tech lijmen en geavanceerde coatings zorgen voor sterke, langdurige verbindingen en bescherming tegen omgevingsfactoren van weer en wind.
  • PVC raam- en deurkozijnen dragen bij aan de algehele energie-efficiëntie van het gebouw terwijl ze minimaal onderhoud vereisen.
  • PVC-vloeren bieden een duurzaam, gemakkelijk te reinigen oppervlak dat intensief gebruik kan weerstaan zonder in te leveren op esthetiek.
  • De 100% recyclebaarheid van de PVC-componenten sluit aan bij de focus van het systeem op duurzaamheid en verminderde milieu-impact.
  • Samen met het PIR-schuim en de dampschermen creëren deze synthetische materialen een hoogwaardige gebouwschil die energie-efficiëntie, duurzaamheid en levenscyclusduurzaamheid optimaliseert. Maar zeker ook als constructief element de NedPanel elementen veel sterker maakt dan met bio-base materialen. Die dragen niet bij aan de sterkte van de woning.

De toevoeging van deze synthetische materialen complementeert de natuurlijke en bio-based componenten, wat resulteert in een echt hybride bouwsysteem dat prestaties, levensduur en milieuverantwoordelijkheid in evenwicht brengt. Het gebruik van recyclebare elementen vergroot verder het potentieel voor circulaire economie van het systeem, waardoor materiaalterugwinning en hergebruik aan het einde van de levenscyclus van het gebouw gemakkelijker worden.

Metalen onderdelen

Het NedPanel systeem maakt gebruik van verschillende metaal elementen die cruciaal zijn voor structurele integriteit, veiligheid en functionaliteit:

  • Elektrische bedrading: Geïntegreerd in de panelen voor eenvoudige installatie en naadloze elektrische systemen.
  • Structurele metalen elementen: Deze componenten spelen vitale rollen in verschillende aspecten van het gebouw
  • Fundering verbindingen: Metalen verbindingsstukken en ankers bevestigen de elementen aan de fundering, wat stabiliteit en lastoverdracht verzekert.
  • Paneelversterking: Metalen versteviging elementen in de panelen verbeteren de sterkte en duurzaamheid en maken het mogelijk grotere overspanningen te realiseren.
  • Windverankering: Speciale metalen ankers en verbindingen verhogen de windbelastingen, wat de veerkracht van het gebouw tegen zware weersomstandigheden verbetert.
  • Bevestigingsmiddelen: Bevestigingsmiddelen uit verschillende metalen, zoals schroeven, bouten en spijkers, worden gebruikt om panelen en andere bouwcomponenten te verbinden.

Deze metalen componenten dragen aanzienlijk bij aan de algehele prestaties van het NedPanel systeem:

  • Ze bieden de nodige structurele ondersteuning en verbindingen tussen verschillende elementen van het gebouw.
  • De geïntegreerde elektrische bedrading vereenvoudigt de installatie en vermindert het werk ter plaatse.
  • Metalen verstevigingen en ankers verbeteren het vermogen van het systeem om verschillende belastingen en omgevingsstress te weerstaan.
  • Het gebruik van gespecialiseerde bevestigingsmiddelen zorgt voor veilige en langdurige verbindingen tussen panelen en andere bouwelementen.

Door deze metalen componenten te integreren, bereikt het NedPanel hybride bouwsysteem een evenwicht tussen sterkte, duurzaamheid en gemak van montage, wat de voordelen voor modulair en efficiënt bouwen verder vergroot.

Modulaire bouw methodes

Het NedPanel bouwsysteem biedt ongeëvenaarde flexibiliteit voor uw modulaire bouwproject. In essentie zijn er vier primaire modulaire methoden om uw woning te bouwen

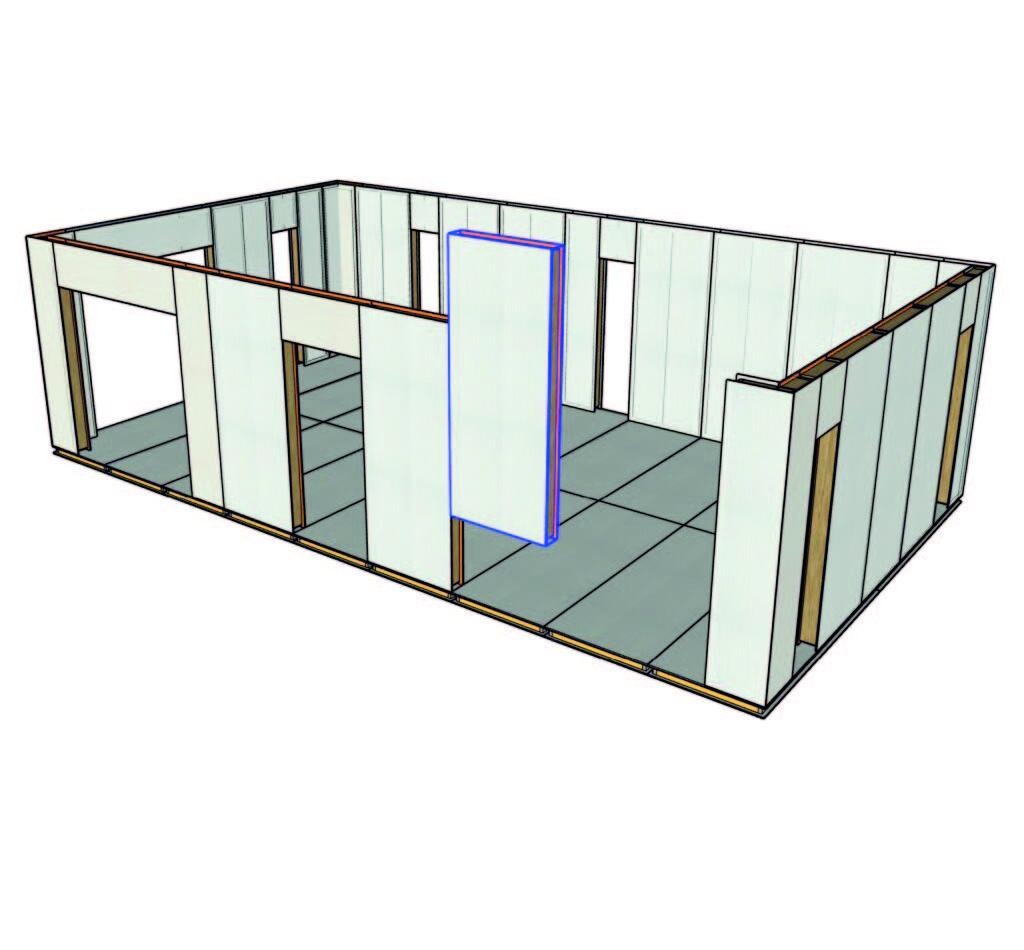

Paneel voor paneel

Deze methode is ideaal voor kleinere huizenbouwers die meestal werken met een ploeg van 3 tot 4 bouwvakkers en er de voorkeur aan geven om het huis ter plaatse, paneel voor paneel, te monteren. Het is bijzonder voordelig voor projecten in moeilijk bereikbare gebieden waar grote vrachtwagens de bouwplaats niet kunnen bereiken.

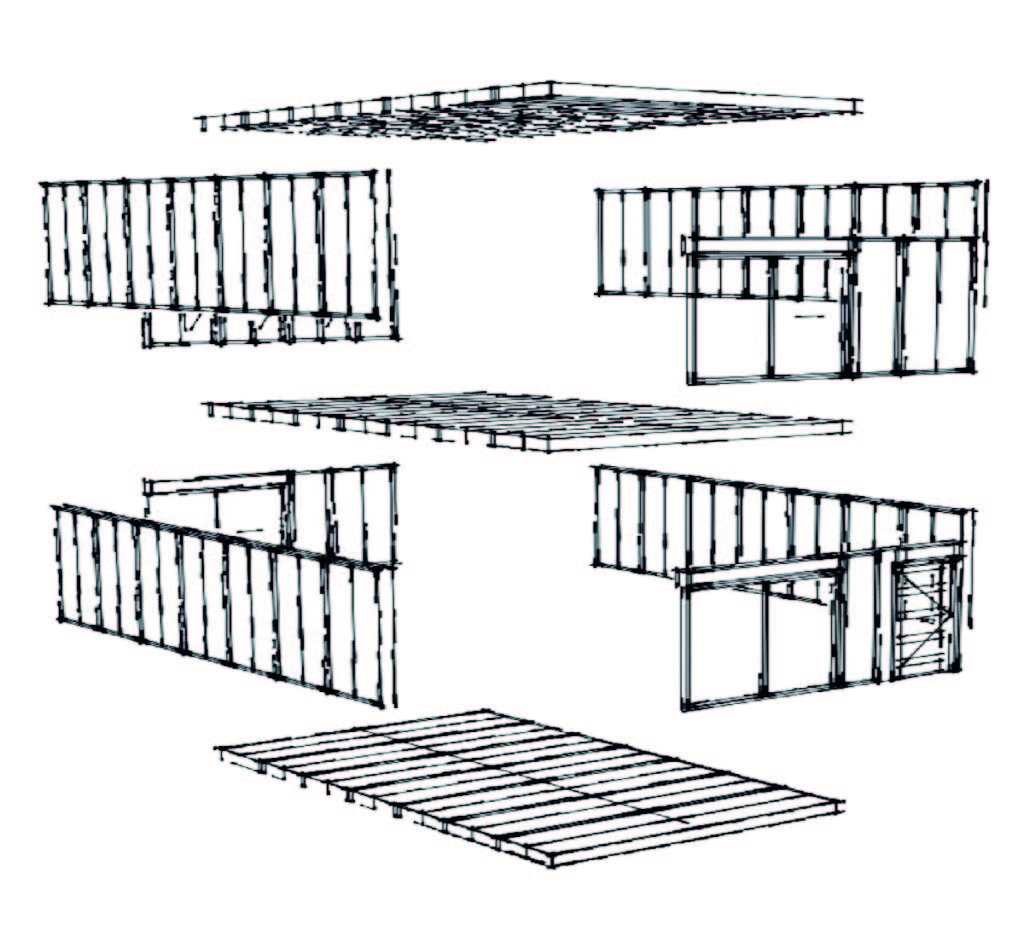

Wand-, vloer- en dakelementen

Als de bouwer de mogelijkheid heeft om grotere structurele elementen zoals gedeeltelijke muren, vloeren en daken vooraf te monteren, kunnen deze componenten ter plaatse worden geassembleerd met behulp van een elektrische kraan. Deze aanpak kan de bouwtijd aanzienlijk verkorten en de totstandkoming van de ruwbouw versnellen. Bovendien kunnen muren worden uitgerust met vooraf geïnstalleerde ramen en andere afwerkingen, wat het bouwproces verder stroomlijnt en de totale bouwtijd minimaliseert.

Sub-modules

Om de bouwtijd verder te verkorten, en als de toegang tot de bouwplaats het transport van grotere eenheden toelaat, biedt deze methode een efficiënte manier om modulaire woningen te bouwen. In essentie verdelen we het modulaire huis in verschillende afzonderlijke modules.

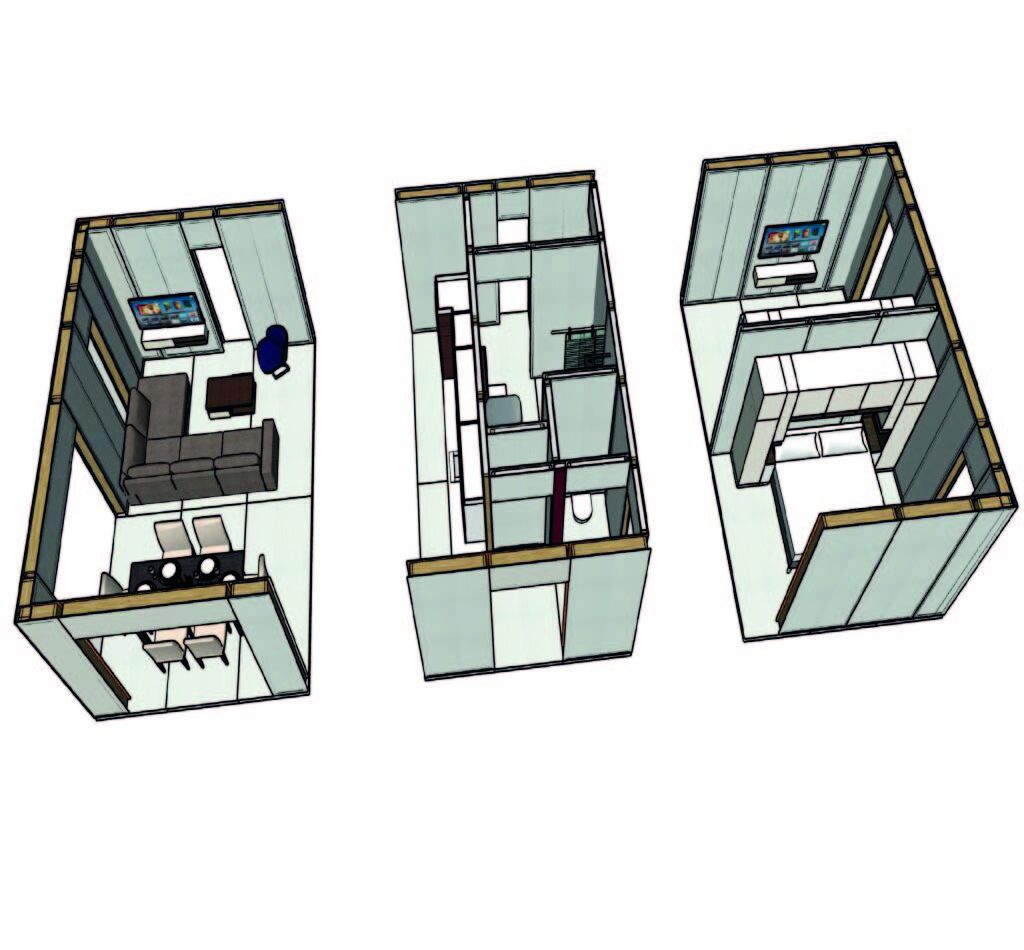

Zoals geïllustreerd in de schets hieronder, is ons ‘DUO’ huismodel verdeeld in drie sub-modules: de woonkamermodule, de technische module (die een badkamer, keuken en servicetoilet omvat), en de slaapkamermodule.

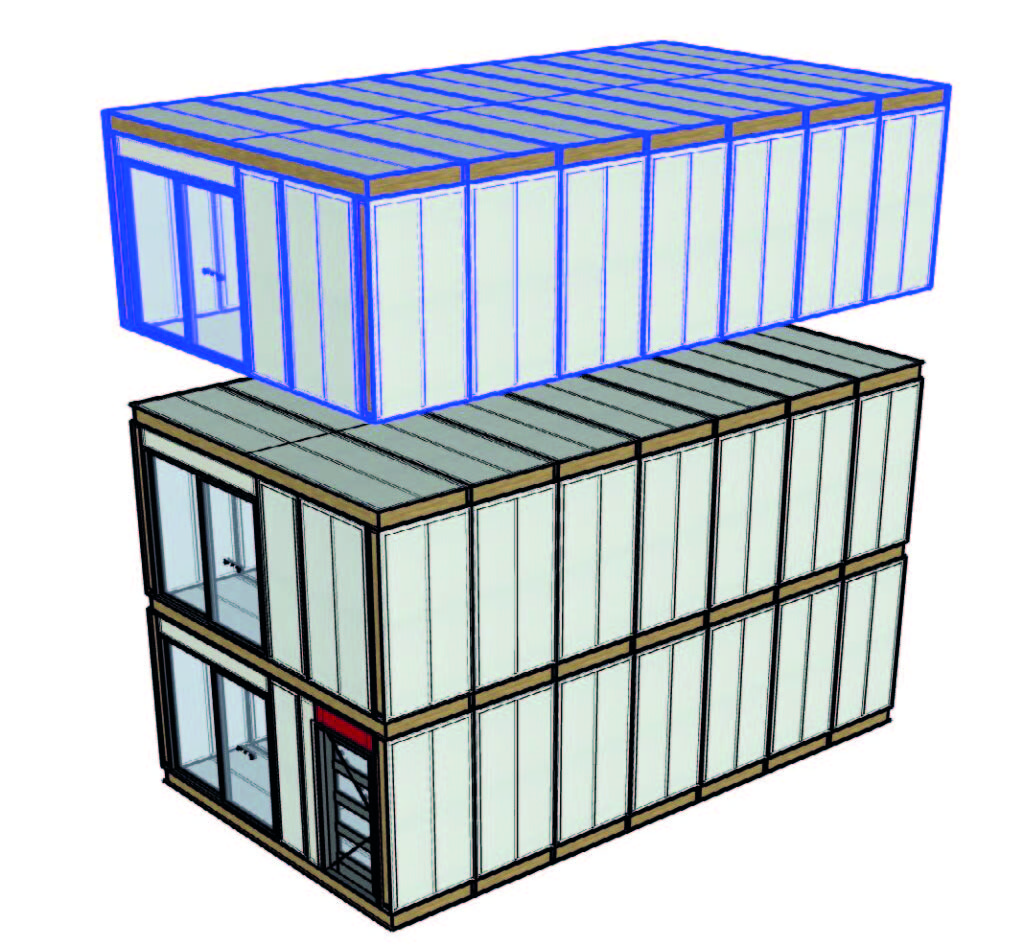

Gebouwd met modules

Bij bepaalde projecten kan het zeer efficiënt zijn om huizen samen te stellen uit individuele units. Ons Sistema II huisvestingssysteem maakt het mogelijk om tot vier verdiepingen aan wooneenheden te creëren met behulp van één type modulaire unit van 4,8 meter breed. De lengte van deze units is variabel, waardoor het ontwerpen van studio’s en gezinswoningen over twee, drie of vier verdiepingen mogelijk is. Bovendien kunnen units op dezelfde verdieping worden gecombineerd, wat resulteert in een grote verscheidenheid aan woonconfiguratiesmet slechts één modulair unit.

Fabriek gebouwde woningen

Het NedPanel systeem biedt aanzienlijke voordelen vergeleken met traditionele houtskeletbouw. In een conventionele houtbouwfabriek worden muren, vloeren en daken samengesteld uit talrijke kleine componenten. Dit proces omvat het op maat zagen van hout, het transporteren naar de assemblagelijn, en vervolgens het spijkeren, schroeven of lijmen van elk onderdeel met behulp van grote- dure en vooral energieverslindende machines. Deze methode is niet alleen kapitaalintensief, maar ook logistiek complex.

Het bouwen met NedPanel elementen maakt dit ingewikkelde, arbeids, kapitaal en energieverslindende productieproces totaal overbodig. Met onze aanpak is het mogelijk een woningfabriek te starten met een fractie van de investering die normaal nodig is voor dure productiemachines. In feite kunt u de kapitaalinvestering in productieapparatuur met tot wel 80% verminderen, terwijl u nog steeds hetzelfde aantal huizen kunt bouwen. En waarschijnlijk met de helft aan arbeidskrachten.

NedPanel elementen zijn kant-en-klaar en komen met geïntegreerde systemen, wat betekent dat u minder, of zelfs geen, gespecialiseerde vakmensen nodig heeft om complexe machines te bedienen. Onze eenvoudige bouwmethode verhoogt niet alleen de efficiëntie, maar maakt de bouw ook toegankelijker voor niet gespecialiseerde vaklieden en bespaart véél energie en kosten.

NedPanel elementen zijn klaar voor gebruik en komen met alle benodigde systemen geïntegreerd, wat de behoefte aan gespecialiseerde vaklieden voor het bedienen van complexe machines vermindert.

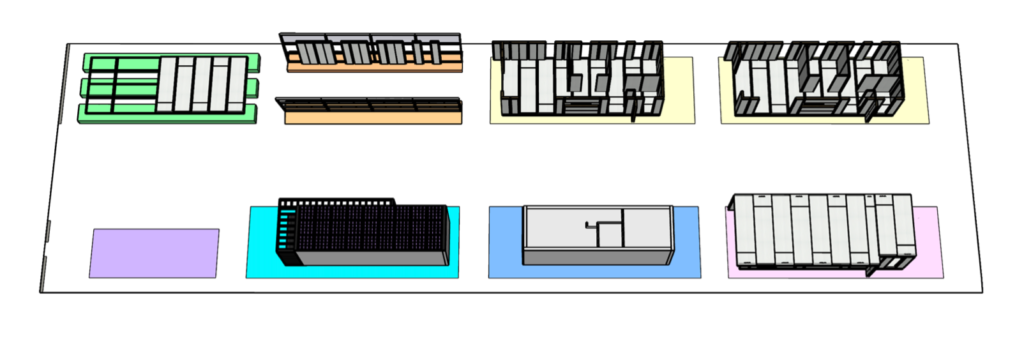

De onderstaande indeling illustreert de NedPanel/BetaalbaarWonen carrouselfabriek in Lemmer. Met een oppervlakte van 1.000 m² en bediend door slechts tien medewerkers, heeft deze fabriek een productiecapaciteit van 50 tot 60 wooneenheden per jaar. Elk station binnen de faciliteit is geoptimaliseerd voor specifieke bouwfases en uitgerust met alle noodzakelijke gereedschappen, apparatuur en materialen die voor elke taak vereist zijn.

Met zeven stations en zes verschillende bouwfases zorgt ons proces ervoor dat woningen efficiënt worden voltooid en worden geleverd als sleutelklare oplossingen of als water- en winddichte casco’s.

Ben je klaar om samen met ons de huizenmarkt te revolutioneren en je eigen huizenbouwbedrijf te starten? Met ons NedPanel hybride bouwsysteem kun je aan dit spannende avontuur beginnen met minimale investeringen in productiemachines. Een minimale investering on productiemiddelen en ook de volgende voordelen:

  • Verminderde investering: In tegenstelling tot traditionele bouwmethoden die aanzienlijke investeringen in machines vereisen, kun je met NedPanel werken met een minimale investering dat vastzit in productieapparatuur.
  • Lagere energiekosten: Ons innovatieve bouwsysteem verbruikt veel minder energie, waardoor je bespaart op operationele kosten en duurzaamheid bevordert. De bouw is vrijwel geheel CO2 vrij!
  • Sneller bouwen: Ervaar een opmerkelijke 50% vermindering in bouwtijd, waardoor je projecten sneller kunt voltooien en meer klanten kunt bedienen.
  • Geminimaliseerd afval: Met 90% minder bouwafval kun je efficiënter werken en positief bijdragen aan het milieu.

Naast deze voordelen biedt NedPanel meer dan 50 modulaire energie-efficiënte huisontwerpen die geoptimaliseerd zijn voor constructie met ons systeem. Of je nu geïnteresseerd bent in tiny houses, sociale woningbouw, bungalows of villa’s, we hebben een diverse reeks ontwerpen om aan verschillende marktbehoeften te voldoen.

Als je geïnteresseerd bent om op de NedPanel-manier te bouwen en je eigen huizenfabriek te starten zonder de enorme investering in machines die normaal nodig is voor traditioneel bouwen? Stuur ons dan gewoon een e-mail. We leggen je heel graag de mogelijkheden uit.

CO2-voetprint

Modulair bouwen is NedPanel’s oplossing voor het bouwen van toekomstbestendige woningen die snel, eenvoudig en milieuvriendelijk te realiseren zijn. Ons systeem verkort de bouwtijd van de ruwbouw (Casco) met 40-70% vergeleken met traditionele bouwmethoden. Dit bespaart niet alleen waardevolle montagetijd op locatie, maar leidt ook tot aanzienlijke kostenbesparingen.

Bovendien vermindert onze aanpak de CO2-voetafdruk op de bouwplaats aanzienlijk. Door het gebruik van minder materialen en lichtere componenten hebben we minder zwaar hefmaterieel nodig en kunnen we het aantal zware vrachtwagens op de bouwplaats met tot wel 80% verminderen. Dit gestroomlijnde proces draagt bij aan een duurzamere bouwpraktijk, waardoor NedPanel een verantwoorde keuze is voor moderne bouwbehoeften.

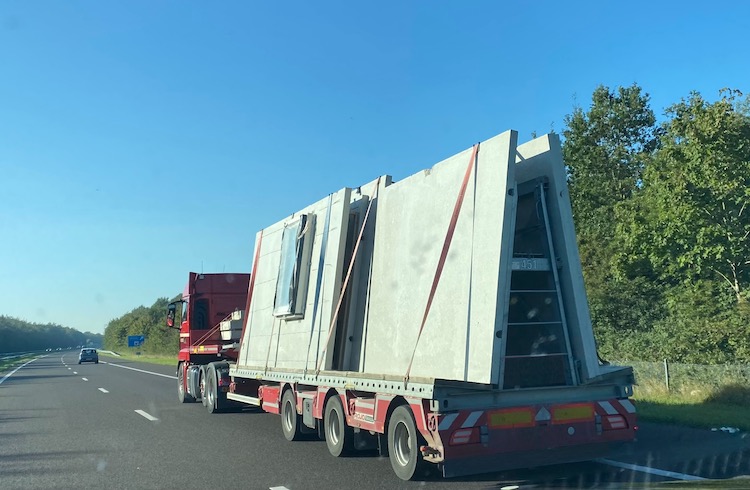

Betonelementen

3-4 wanddelen in één vrachtwagen

NedPanel

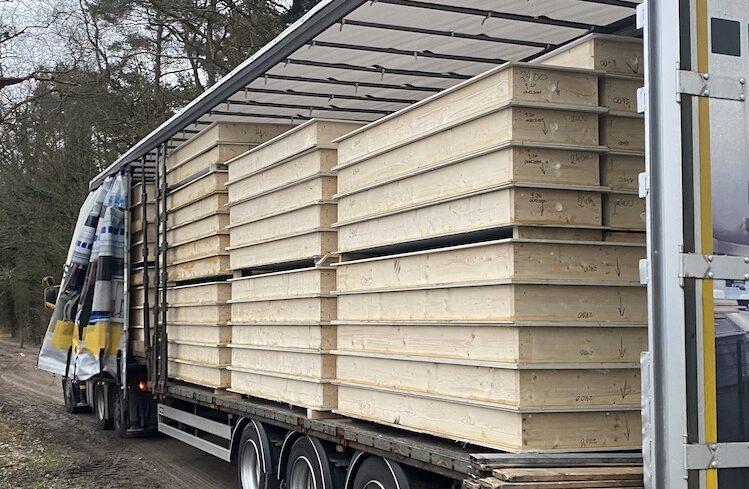

Complete bungalow van 120m2 in één vrachtwagen

Luchtdichte bouw

Het gesloten-cel expanderende schuim dat in onze panelen wordt gebruikt, creëert een robuuste structurele verbinding tussen de magnesiumoxide (MgO) buitenplaten en het structurele Bio-Based frame. Dit elimineert thermische lekkage en zorgt voor consistent hoge isolatiewaarden. Daarnaast heeft NedPanel een geïntegreerde vochtwerende laag aan zowel de binnen- als buitenkant, waardoor het schuim volledig in het paneel wordt ingesloten. Deze beschermende laag behoedt het isolatieschuim voor degradatie in de loop der tijd, waardoor optimale isolatieprestaties gedurende de hele levensduur van de woning behouden blijven. Dit in tegenstelling tot traditionele SIP panelen met OSB-beplating. Deze verliezen in de loop der jaren een deel van de isolatiewaarde.

Het NedPanel element behoudt niet alleen de isolatie-efficiëntie, maar verbetert ook de algehele duurzaamheid van het paneel. Als gevolg hiervan verhoogt onze innovatieve aanpak de stijfheid en sterkte van het paneel aanzienlijk in vergelijking met traditionele houtskeletbouw.

Niet alleen zijn de NedPanel elementen veel sterker dan de HSB-variant, maar bieden ook de hoogste bescherming tegen brand, vocht (schimmel) en ongedierte. Hierdoor kunnen bewoners van een met NedPanel gebouwde woning lang genieten van een veilige, comfortabele leefomgeving terwijl ze profiteren van superieure energie-efficiëntie.

Licht Bouwmethode

Het relatief lage gewicht van NedPanel bouwelementen, in tegenstelling tot traditionele beton- of steenconstructies, maakt het gebruik van veel lichtere funderingen mogelijk. Afhankelijk van het type woning en de bodemsamenstelling op de locatie, bevelen we vier funderingssystemen aan voor NedPanel woningen.

Betonnen fundering

Gegalvaniseerde schroefpalen met modulair metalen frame

Drijvende fundering

Top-op fundering

Emissievrije bouw

Een ander belangrijk voordeel van het lage gewicht en de compacte afmetingen van onze bouwelementen is dat woningen volledig kunnen worden gebouwd met elektrisch gereedschap en apparatuur. Deze flexibiliteit maakt het zelfs mogelijk om volledig “off-grid” te bouwen met een mobiele accu, waardoor het bouwproces toegankelijker en duurzamer wordt. Maar ook eventueel kan worden gebouwd in (ramp)gebieden waar geen voorzieningen meer zijn.

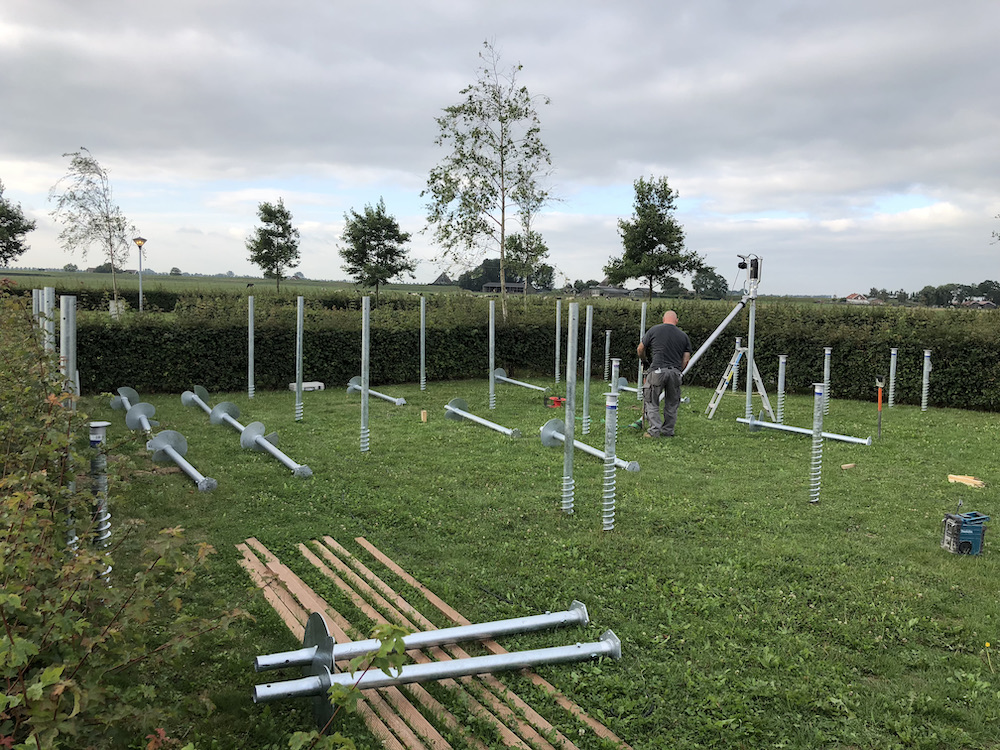

Schroefpalen

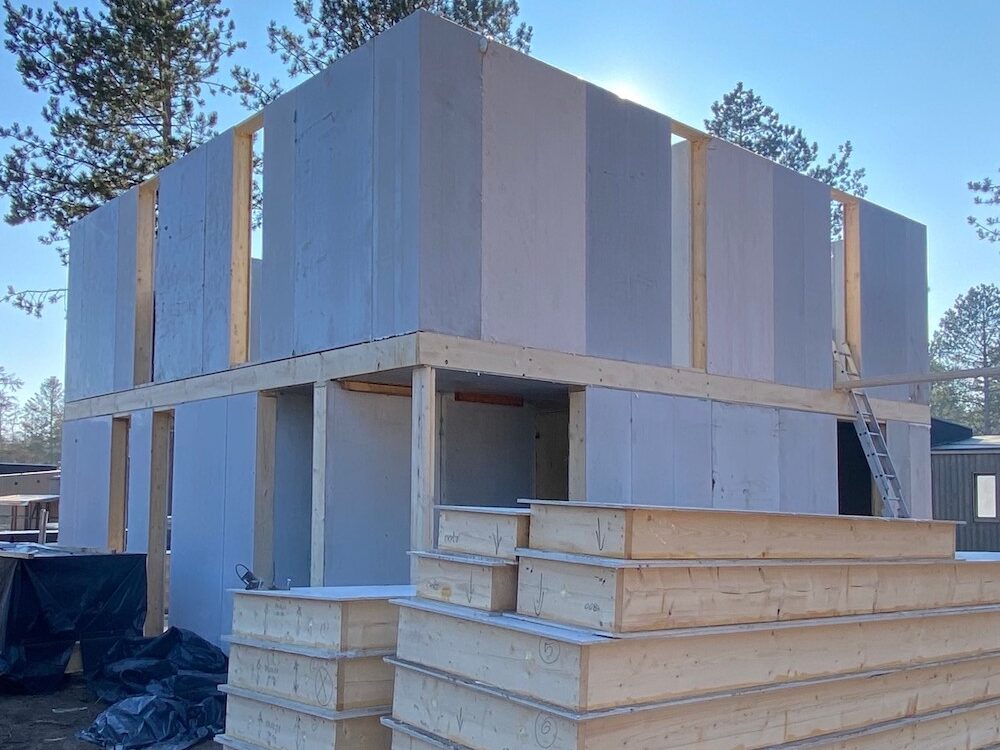

Casco in aanbouw met NedPanel system
